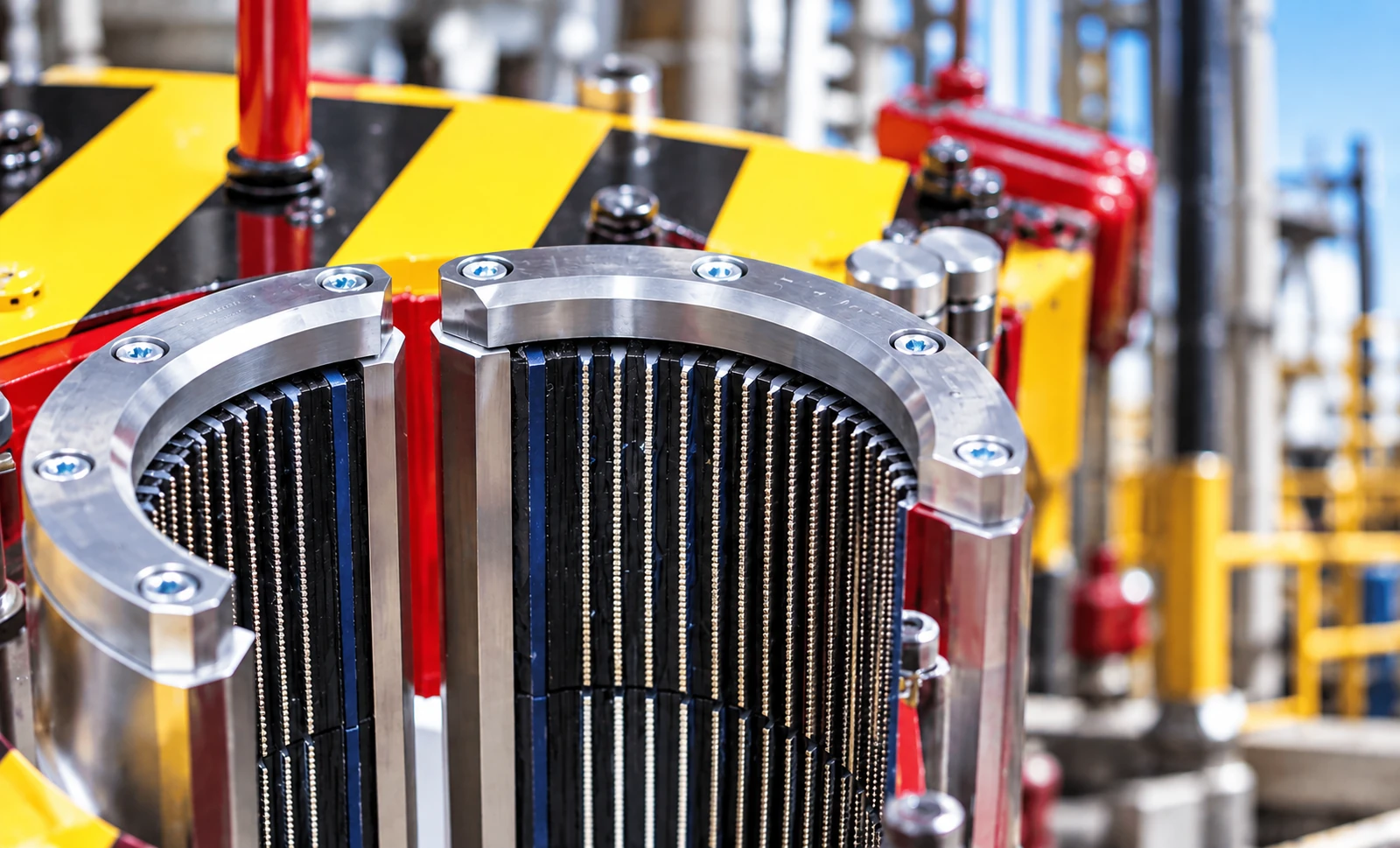

Захватні елементи обладнання для роботи з трубними колонами

NGB / СЕРВІС СПУСКУ ТРУБНИХ КОЛОН

Цілісність свердловини.
Якість кожного з’єднання.

Контрольований спуск обсадних колон і НКТ — важлива частина формування надійних бар’єрів. Поєднуємо підготовку труб, кероване згвинчування та простежуваність даних для безпечної й довготривалої роботи свердловини.

Обговорити програму спуску

TRS · WELL INTEGRITY · WIMS

Трубна колона — частина бар’єрної системи.

Tubular Running Service (TRS) — комплекс робіт із підготовки, переміщення, згвинчування та спуску обсадних колон, хвостовиків і насосно-компресорних труб. Завдання сервісу — зібрати колону за програмою, зберегти стан труб і з’єднань та передати документований результат.

Обсадні колони та хвостовики

Підготовка й спуск колон із контролем з’єднань, послідовності труб та аксесуарів. Збереження їхнього стану до цементування й подальших випробувань.

НКТ і компоновки завершення

Збирання трубної частини компоновок із пакерами, ущільнювальними вузлами та елементами ліфтових систем з урахуванням вимог виробників.

Дані для подальшої експлуатації

Ідентифікатори труб, фактичний tally, параметри згвинчування, відхилення та рішення щодо них. Записи, які можна пов’язати з конкретним елементом колони.

Well Integrity: утримувати флюїди, керувати ризиком.

Цілісність свердловини — це здатність її конструкції, бар’єрів і системи управління запобігати неконтрольованому виходу флюїдів та небажаним міжпластовим перетокам. Її підтримують від проєктування до остаточної ліквідації свердловини.

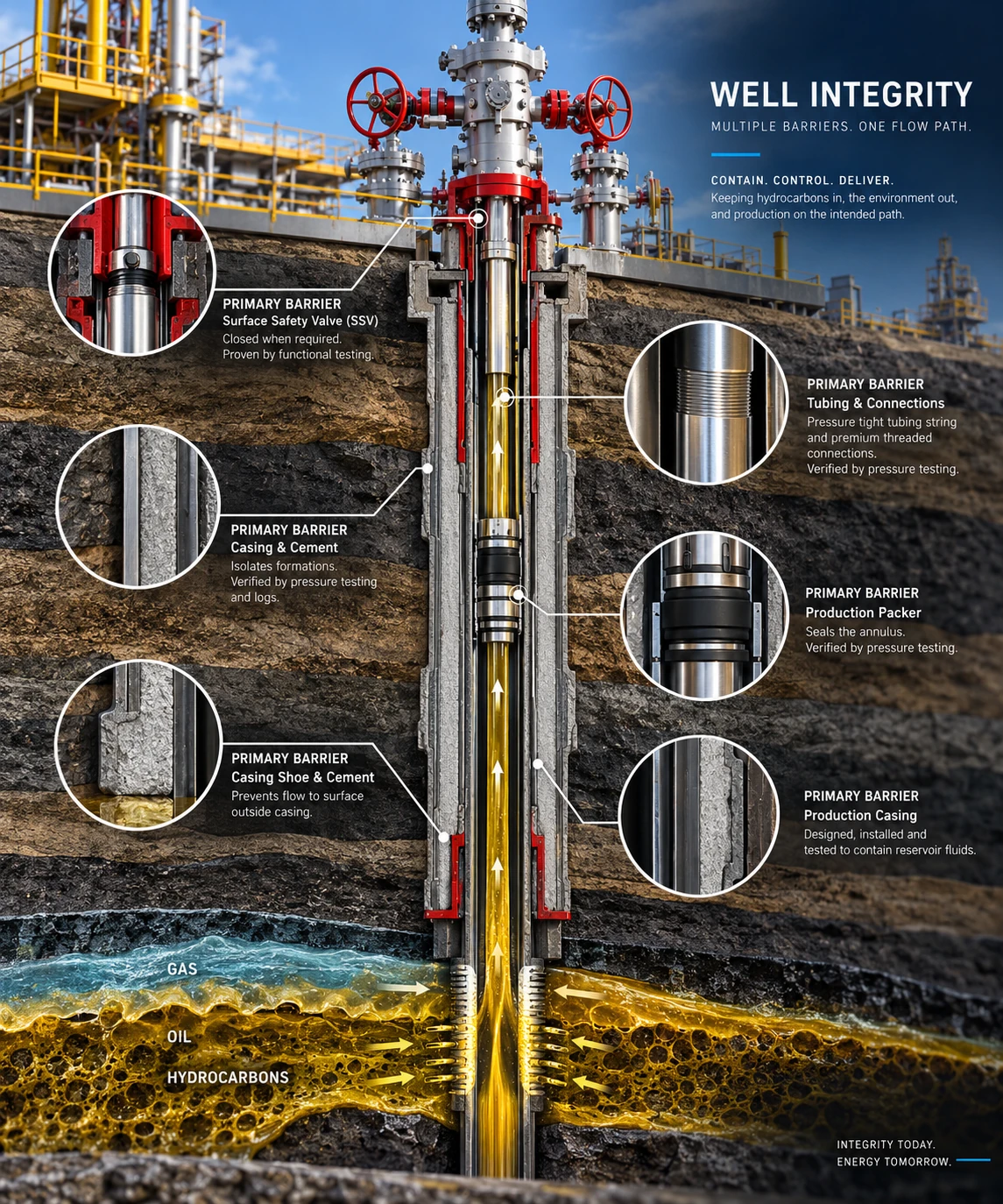

Елементи бар’єрної системи у розрізі свердловини.

Від окремої деталі до цілісного бар’єра

Бар’єр утворює сукупність елементів: труби та з’єднання, цемент, пакер, підвіски й ущільнення, гирлове обладнання та клапани. Для кожного визначають функцію, допустимі навантаження, спосіб перевірки й критерії прийнятності.

Первинний бар’єр

Безпосередньо утримує флюїд у передбаченому конструкцією шляху. Для типової видобувної компоновки до нього можуть належати НКТ і з’єднання, пакер та ущільнення, підземний клапан-відсікач і відповідні елементи гирла.

Вторинний бар’єр

Формує додаткову межу утримання на випадок втрати первинного бар’єра. Залежно від конструкції це можуть бути експлуатаційна обсадна колона, цементна ізоляція, підвіски, ущільнення й елементи гирлової системи.

Схема бар’єрів визначає ролі. На ілюстрації показано окремі елементи; підписи «primary barrier» не є універсальною класифікацією. Фактичний склад і незалежність первинного та вторинного бар’єрів встановлюють у Well Barrier Schematic (WBS) для конкретної свердловини й операції.

Надійність підтверджують випробуваннями й контролем стану. Контроль згвинчування зменшує ризик дефектів монтажу, а герметичність, цементну ізоляцію та працездатність клапанів перевіряють відповідними методами за програмою свердловини.

Well Integrity

Цілісність і герметичність бар’єрної системи протягом життєвого циклу свердловини.

Well Control

Запобігання припливу та керування проявами під час свердловинних операцій.

Wellbore Stability

Механічна стійкість відкритого стовбура в конкретних геологічних і технологічних умовах.

Від готовності обладнання до прийнятого з’єднання.

У TRS якість визначається послідовністю контрольованих дій. До початку робіт погоджують програму спуску, інтерфейси з буровою бригадою, критерії виробника з’єднань і точки, у яких операцію зупиняють для перевірки.

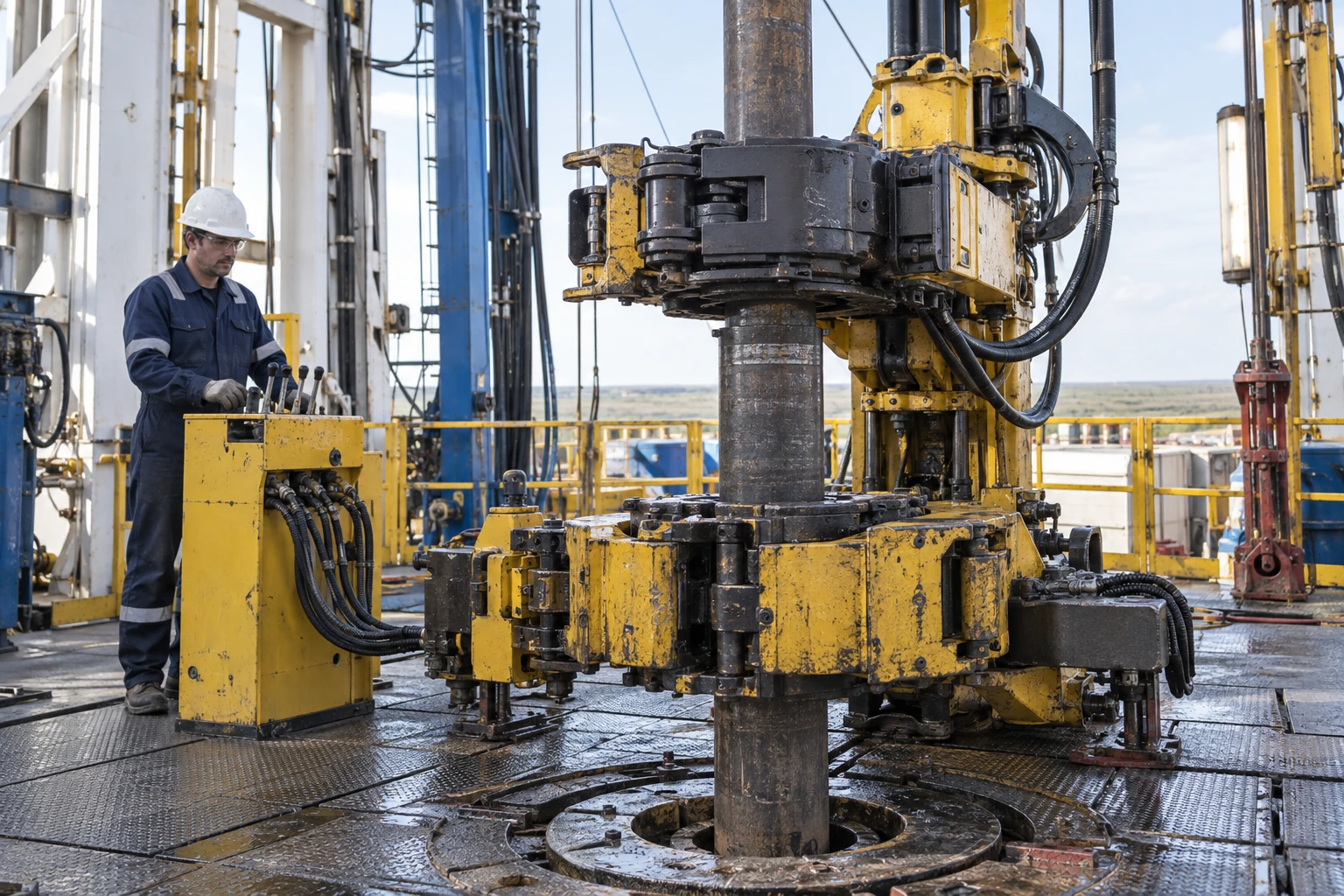

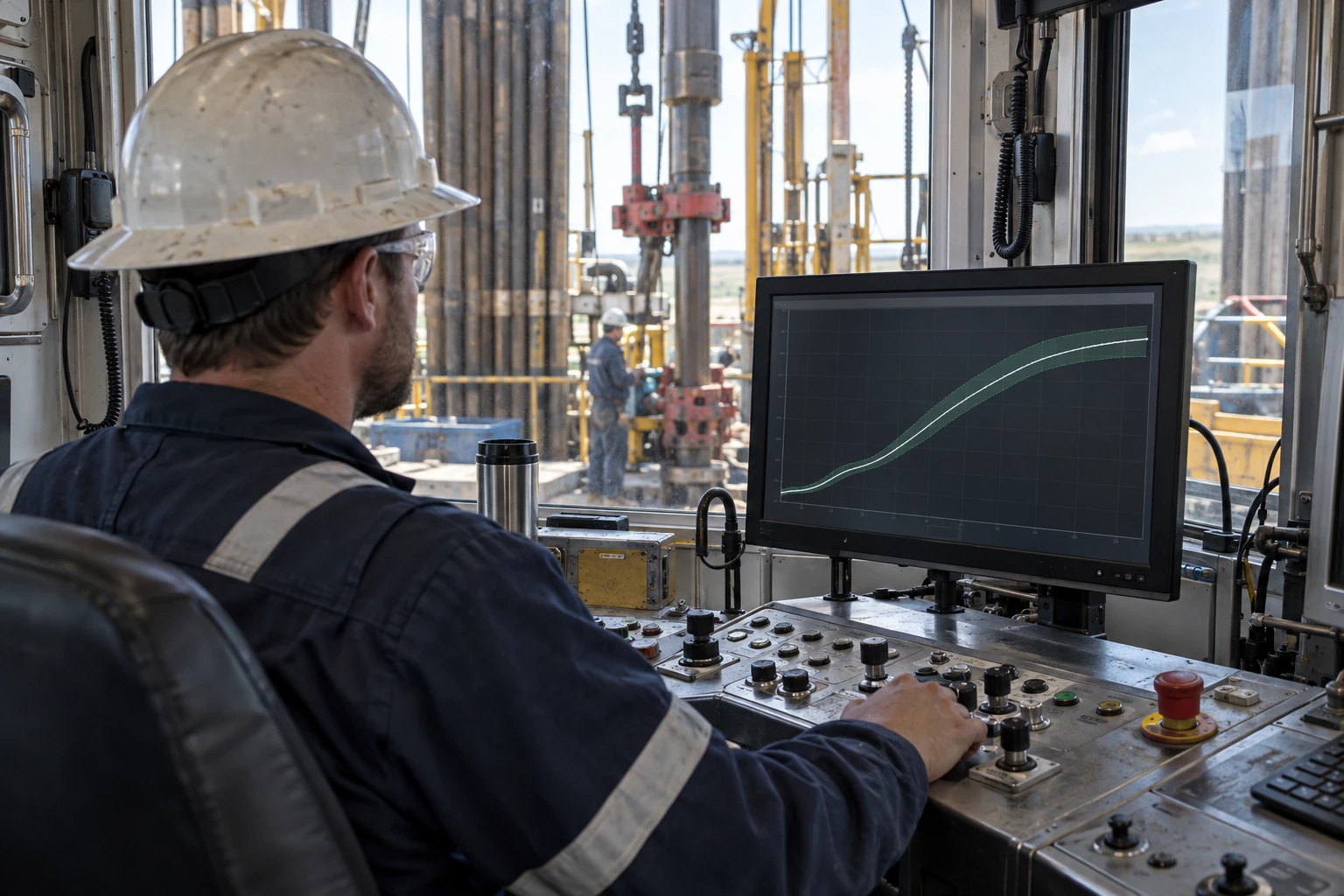

Кероване згвинчування: обладнання, персонал і контроль параметрів працюють як одна система.
  1. Підготовка програми та інструменту

    Перевіряють типорозмір, групу міцності та з’єднання труб, tally і послідовність компоновки. Добирають ключі, захвати й підіймальний інструмент; перевіряють вантажопідйомність, робочі діапазони та калібрування вимірювальних систем.

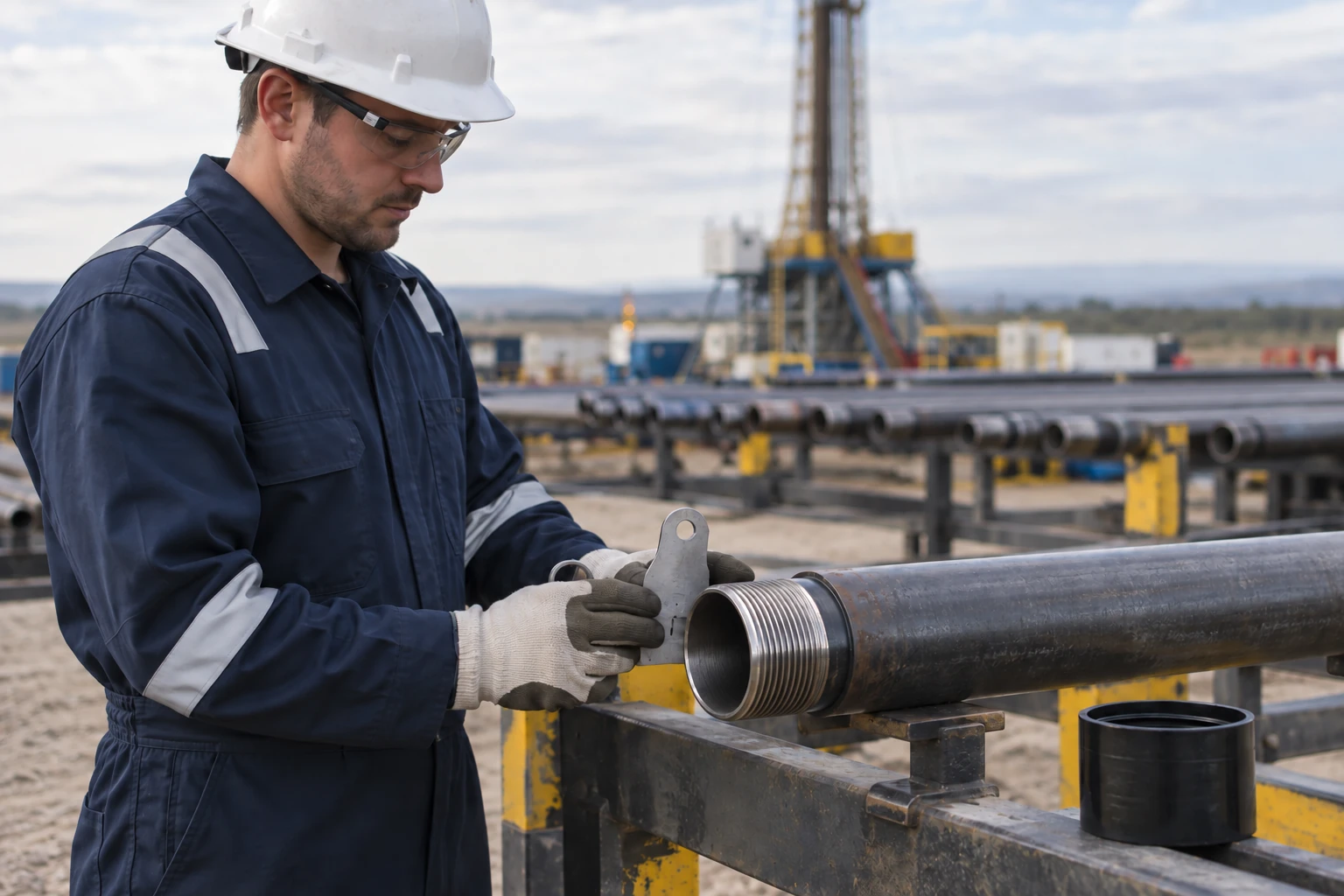

  2. Огляд і підготовка труб

    Контролюють ідентифікацію, стан різьби та ущільнювальних поверхонь. Очищення, шаблонування та нанесення мастила або роботу із сухим покриттям виконують за програмою й вимогами виробника.

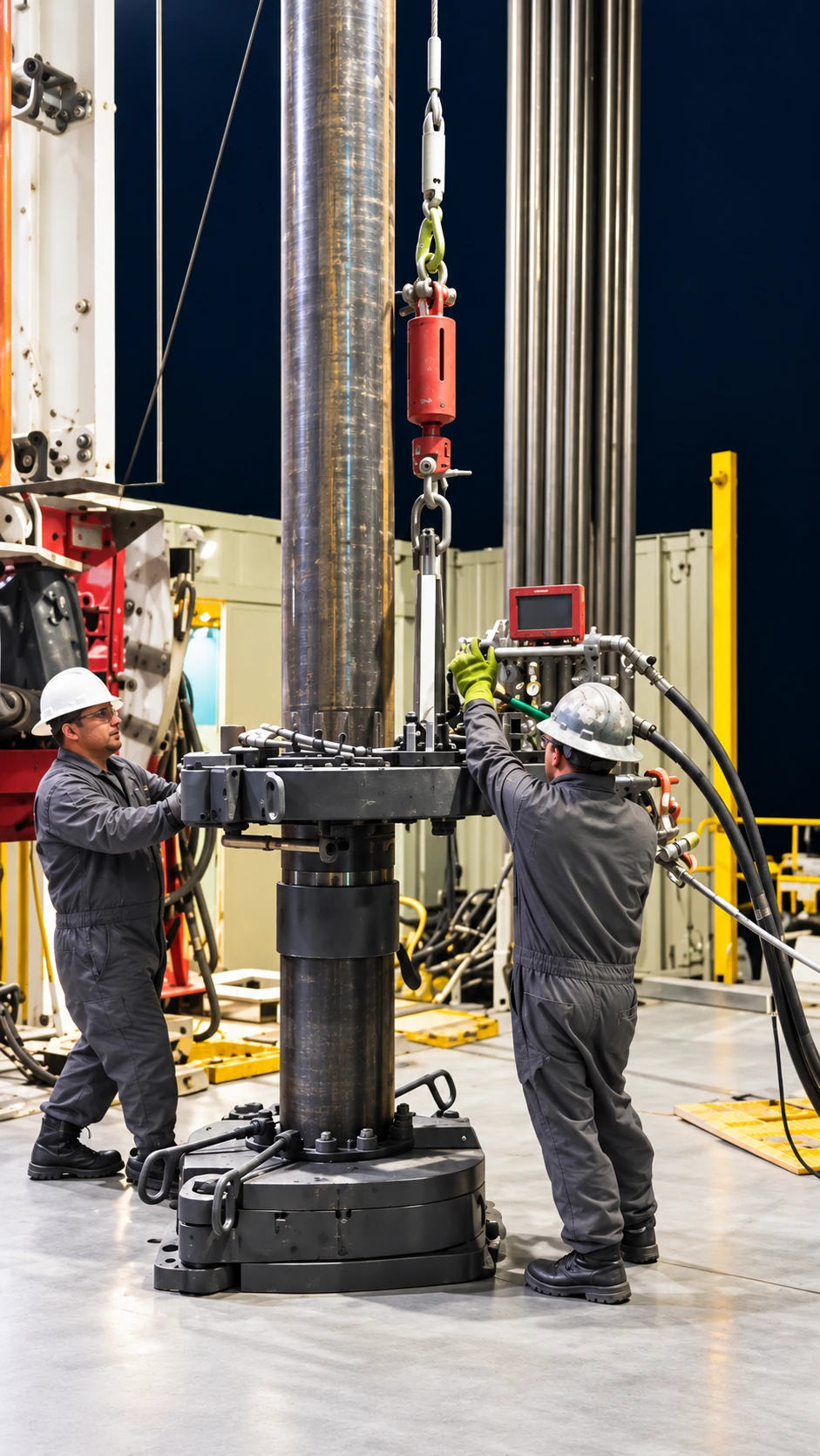

  3. Співвісність і згвинчування

    Підведення труби, початкове зчеплення різьби, швидкість і момент контролюють, щоб зменшити ризик перекосу, задирів та пошкодження ущільнення. Графік torque-turn зіставляють із критеріями конкретного з’єднання.

  4. Спуск і взаємодія з буровою

    Швидкість спуску, навантаження, долив і циркуляцію узгоджують із програмою свердловини. Ролі персоналу, небезпечні зони та команди зупинки визначають до операції; повторне згвинчування й відхилення документують.

Для пакерних компоновок: якість з’єднань, стан ущільнень і коректність збирання взаємопов’язані. Момент згвинчування труби та параметри встановлення пакера — окремі величини, які задають відповідні виробники.

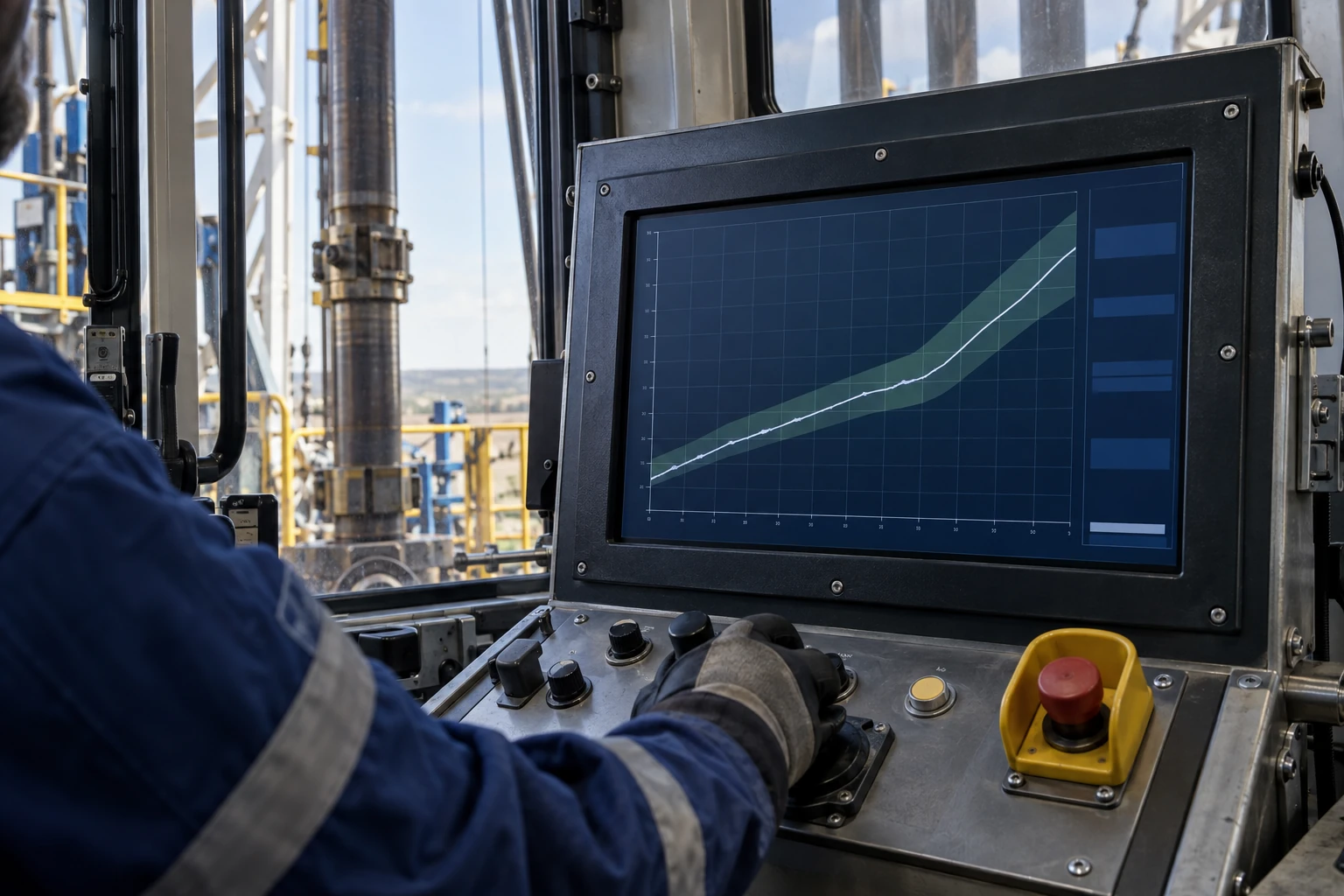

Torque-turn: дані для обґрунтованого рішення.

Важливе не лише кінцеве значення моменту, а й перебіг згвинчування. Форма графіка допомагає виявити відхилення, які потребують перевірки. Межі моменту, кількість обертів і критерії посадки встановлюють для конкретної конструкції з’єднання.

Ідентифікувати й оглянути

Тип з’єднання, різьба, ущільнювальні поверхні та стан захисних покриттів. Пошкоджені елементи відокремлюють до згвинчування.

Оцінити весь графік

Кінцевий момент, кількість обертів і характер наростання навантаження порівнюють із критеріями виробника. Упор контролюють, якщо він передбачений конструкцією.

Керувати процесом

Співвісність, швидкість згвинчування та робота захватів впливають на якість монтажу. Важливі справність інструменту й узгоджені дії бригади.

Зберегти рішення

Прийнято, відхилено чи повторно згвинчено: кожне рішення пов’язують із номером з’єднання, графіком і записом про коригувальні дії.

Якість монтажу та підтвердження герметичності

Прийнятий графік підтверджує відповідність згвинчування визначеним критеріям. Він не замінює кваліфікаційних випробувань конструкції з’єднання або випробування колони тиском. Аномалія графіка є підставою для розслідування, а не автоматичним доказом заводського браку різьби.

WIMS: цілісність потребує управління в часі.

Well Integrity Management System — система управління цілісністю свердловин. Вона поєднує відповідальність людей, інженерні вимоги, моніторинг і дані: які бар’єри працюють, які ризики існують і які дії потрібні оператору.

Правила та відповідальність

Бар’єрна політика, повноваження, критерії ризику й порядок погодження змін. Для кожного відхилення мають бути відповідальний, строк і рішення щодо подальших дій.

Інженерія та експлуатація

Актуальна WBS, допустимі режими роботи, контроль тисків, перевірка клапанів і бар’єрів, діагностика та технічне обслуговування. Строки й межі визначають для конкретної свердловини.

Дані та простежуваність

Конструкція as-built, результати випробувань, історія дефектів, обмеження й виконані дії. Цифрова платформа підтримує ці процеси; рішення приймають уповноважені фахівці.

Проєктування
Спорудження
Експлуатація
Втручання
Ліквідація

Стан бар’єрів змінюється

Корозія, ерозія, цикли тиску й температури, старіння ущільнень можуть змінювати стан свердловини. Тиск у міжколонному просторі оцінюють у контексті режиму роботи; стійкі аномалії потребують діагностики та оцінки ризику.

Кожна аномалія має завершуватися дією

Зафіксувати відхилення, оцінити доступність бар’єрів, визначити обмеження й коригувальні заходи, перевірити результат і закрити запис. Так зберігається зв’язок між моніторингом, рішенням і фактичним станом свердловини.

Результат TRS залишається у досьє свердловини.

Пакет передачі формують за погодженим обсягом робіт. Ці дані дають оператору вихідну історію монтажу для подальшого управління цілісністю, планування втручань і розбору відхилень.

  • Фактична компоновка. Остаточний tally, ідентифікація труб, послідовність елементів і глибина встановлення.
  • Записи з’єднань. Графіки й параметри згвинчування з прив’язкою до номера з’єднання.
  • Відхилення та рішення. Відбракування, повторне згвинчування, коригувальні дії та погоджені відступи.
  • Звіт про виконання. Обладнання й калібрування, виконані операції, події та непродуктивний час.

Ключові терміни

OCTG

Труби для нафтогазових свердловин: зокрема обсадні труби й насосно-компресорні труби (НКТ). Їх добирають за діаметром, товщиною стінки, групою міцності, з’єднанням та умовами роботи.

Torque-turn

Залежність крутного моменту від кількості обертів під час згвинчування. Допомагає оцінити монтаж конкретного з’єднання за затвердженими критеріями.

WBS · Well Barrier Schematic

Схема бар’єрів свердловини: показує первинний і вторинний бар’єри, їхні елементи та стан для конкретної конструкції й операції.

Tally

Облік ідентифікаторів, довжин і послідовності труб та елементів компоновки. Підстава для визначення фактичної довжини колони й глибини встановлення.

SCP · Sustained Casing Pressure

Стійкий тиск у міжколонному просторі, що відновлюється після контрольованого стравлювання. Потребує діагностики причин, оцінки ризику та визначених оператором дій.

MOC · Management of Change

Оцінка й погодження змін, які можуть вплинути на конструкцію, бар’єри, процедури або допустимі режими експлуатації свердловини.

Почнемо з вашої програми свердловини.

Тип колони, розміри й з’єднання труб, компоновка, параметри спуску та вимоги до звітності — основа для визначення обсягу TRS.
