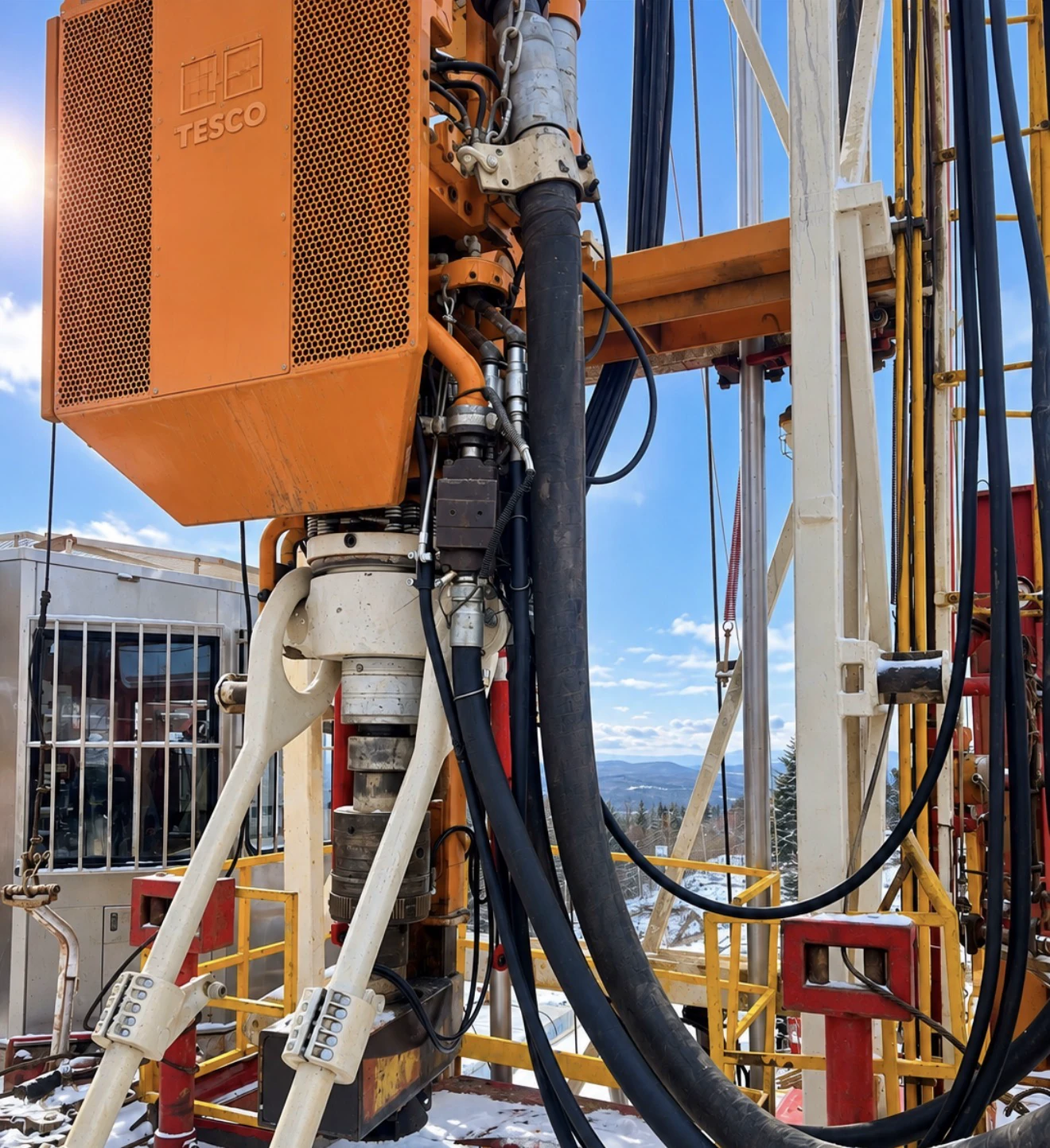

Система верхнього приводу на буровій установці

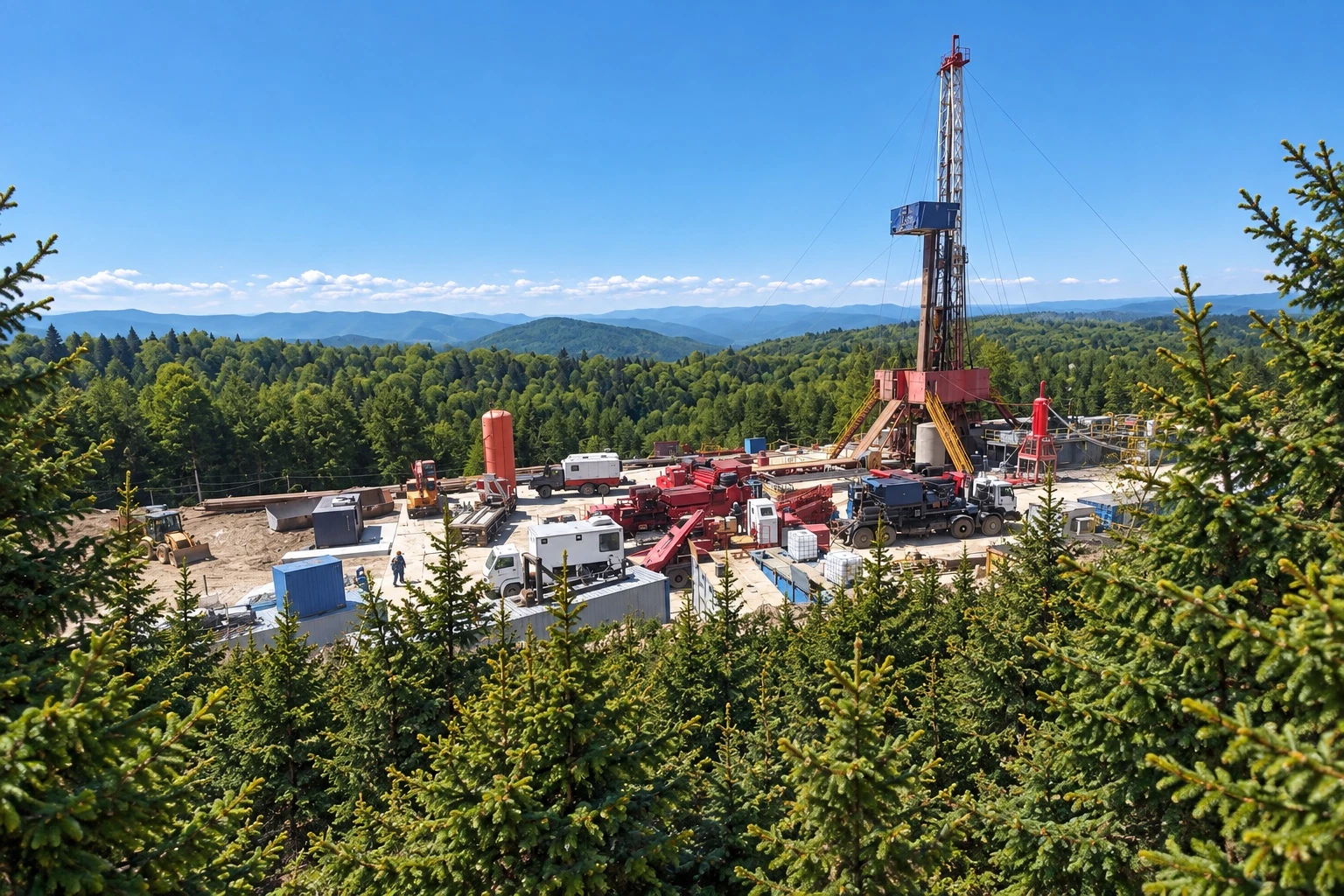

Візуалізація бурової установки серед лісового ландшафту — Візуалізація бурового майданчика.

Надійність починається з культури експлуатації.

У NGB власний парк техніки означає відповідальність за її технічний стан. Наш пріоритет — безпека людей, готовність обладнання до навантажень і зменшення ризику незапланованих зупинок.

Ми поєднуємо планову профілактику з рекомендаціями виробників і контролем фактичного стану вузлів. Для нас високий технічний рівень — це щоденна дисципліна, простежуваність робіт і професійні рішення механічної служби.

Принципи, за якими працює наш парк.

Профілактика та історія обслуговування

Картки ТО фіксують огляди, напрацювання, виконані роботи, заміни компонентів і наступні сервісні інтервали. Послідовна історія кожної одиниці обладнання дає основу для контролю ресурсу й своєчасних технічних рішень.

Відповідальна механічна служба

Кваліфіковані фахівці виконують щоденний технічний контроль, планують обслуговування й перевіряють готовність обладнання до роботи. Якість ремонту, правильність монтажу та контроль після обслуговування — частини одного процесу.

Авторизований сервіс

Спеціалізоване обслуговування й ремонт доручаємо виключно офіційним дилерам та авторизованим сервісним партнерам виробників із підтвердженою кваліфікацією та необхідною сертифікацією.

Оригінальні компоненти

Використовуємо оригінальні запасні частини та рекомендовані виробниками витратні матеріали з підтвердженим походженням. Контрафактні компоненти й деталі невстановленого походження для нас неприйнятні.

Досвід експлуатації стає вдосконаленням.

Розвиваємо компетентність фахівців, уточнюємо технічні процедури та враховуємо досвід роботи обладнання. Відповідальність зберігається за кожною одиницею техніки, яку залучаємо до проєкту.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Бурова установка ZJ40 та основні вузли.

Комплектація, моделі та параметри обладнання — від підіймальної системи й верхнього приводу до насосів і циркуляційної системи.

Скорочена специфікаціяПовна специфікація

КЛЮЧОВЕ ОБЛАДНАННЯ

ТОП-ДРАЙВ TDS-500

Система верхнього приводу з електричним AC-приводом.

Повні характеристики ТОП-ДРАЙВ

Номінальна вантажопідйомність: 225т
Потужність електродвигуна: 500кВт
Номінальний крутний момент: 50кН·м
Максимальний крутний момент: 65кН·м
Максимальна частота обертання: 250об/хв

ПЛК із сенсорним дисплеєм. Повна телеметрія: крутний момент, оберти та навантаження.

Основне обладнання: моделі й характеристики

Скорочений перелік основних вузлів. Кожна позиція має перехід до відповідного блоку повної таблиці.

Обладнання	Модель / тип	Основні характеристики
01ТОП-ДРАЙВ · верхній привідДетальні характеристики	TDS-500	Номінальна вантажопідйомність: 225 т. Електричний AC-привід; електродвигун 500 кВт. Крутний момент: 50 кН·м номінальний / 65 кН·м максимальний. Максимальна частота обертання: 250 об/хв. ПЛК із сенсорним дисплеєм; телеметрія моменту, обертів і навантаження.
02Бурова установкаДетальні характеристики	ZJ40 Виробник: ТОВ «DFXK НАФТОМАШ».	Мобільна установка. Навантаження на гаку: не менше 225 т. Номінальна глибина буріння: не менше 4 000 м. Потужність: 1 000 к. с.; об’єм циркуляційної системи: 280 м³.
03Бурова лебідкаДетальні характеристики	JC40DBL-1000-225	Потужність приводу: 1 000 к. с.; навантаження на гаку: 225 т. 5 швидкостей; діаметр каната: 32 мм.
04Буровий насосДетальні характеристики	F-1300	Номінальна потужність за специфікацією: 1 000 к. с.; 3 циліндри. Максимальний робочий тиск: 34,5 МПа. Максимальна подача: 1 250 л/хв при Ø180 мм / 1 450 л/хв при Ø200 мм.
05РоторДетальні характеристики	RTSL-500	Максимальний крутний момент: 48 кН·м; максимальна частота: 300 об/хв. Внутрішній діаметр стола: 500 мм; механічний привід.
06Талева системаДетальні характеристики	DG225-6×6 Кронблок TG225-6×6 Талевий блок Y225 Гак	Номінальне навантаження кожного вузла: 225 т. Кронблок і талевий блок: по 6 роликів Ø762 мм, канат Ø32 мм. Гак: автоматичний стопорний пристрій із пружинним замком.
07ВежаДетальні характеристики	Модель у документі не зазначена.	Висота вежі: 36 м; корисна висота: 32 м. Максимальне статичне навантаження на гаку: не менше 225 т. Допустима швидкість вітру: 38,6 м/с.
08ОсноваДетальні характеристики	DZ225CX11	Максимальне навантаження: 225 т; висота: 9 м. Гідравлічна система підйому; 4 гідравлічні домкрати.
09Талевий канатДетальні характеристики	6×36WS-IWRC-1770	Діаметр: 32 мм; робоча довжина: 4 000 м. Розривне навантаження: не менше 565 кН; мінімальний запас міцності: 5:1.
10Система бурового розчинуДетальні характеристики	Mud Circulating System Тип системи за документом.	Загальний об’єм: 280 м³; 4 секції; 8 мішалок по 7,5 кВт. 2 шейкери; продуктивність шейкера: 160 м³/год. Вакуумний дегазатор: 240 м³/год; центрифуга: 40 м³/год.
11МаніфольдДетальні характеристики	Stand Pipe Manifold Тип обладнання за документом.	Робочий тиск: 35 МПа номінальний / 40 МПа максимальний. Діаметр проходу: 76 мм (3″); виходів: 2–3.
12ЕлектропостачанняДетальні характеристики	Perkins / Cummins Марки за специфікацією; точні моделі не зазначені.	Основний генератор: 600 кВт; резервний: 300 кВт. По 1 генератору кожного типу; 400/230 В, 50 Гц.
13ПневмосистемаДетальні характеристики	Гвинтовий електричний компресор; модель не зазначена.	Продуктивність: 6 м³/хв; робочий тиск: 0,8 МПа. Ємність ресивера: 1 000 л.

Моделі та характеристики наведено за вихідною специфікацією. Коли точна модель у документі відсутня, це позначено окремо; тип або марку не підмінено вигаданою моделлю.

Повна комплектація, параметри окремих систем і допоміжне обладнання доступні у другій вкладці.

Відкрити повну таблицю

Повна специфікація

Завантажити DOCX

Загальні характеристики

16 поз.

Гортайте таблицю вбік, щоб побачити всі стовпці.

№ п/п	Обладнання	Одиниця вимірювання	Технічна специфікація
1	Тип	–	Мобільна бурова установка ZJ40
2	Рік випуску, не нижче	рік	2016
3	Виробник	–	ТОВ «DFXK НАФТОМАШ»
4	Допустиме навантаження на гаку, не менше	Метрична тонна	225 т
5	Потужність бурового верстату	к. с.	1000
6	Номінальна глибина буріння, не менше	м	4000
7	Об’єм циркуляційної системи	м³	280
8	Електрообладнання бурової (згідно стандарту)	–	API Spec 7K
9	Система заземлення бурової (згідно стандарту, технічних умов)	–	API Spec 7K, ДСТУ EN 16228-1:2016 (EN 16228-1:2014, idt)
10	Освітлення бурової	°С	Від –20 до +55
11	Температурний режим експлуатації	°С	Від –20 до +55
12	Вага найважчого вузла	Метрична тонна	48 т
13	Кількість партій вантажу на автомобілях	шт.	8 партій (за даними паспорта)
14	Поточне місце знаходження (найближчий населений пункт, країна)	–	Україна
15	Тип фундаменту під вежу та бурове обладнання	–	Залізобетонні плити
16	Розміри майданчика для розміщення бурового верстату та вахтового табору	м	120 × 144

Вежа

24 поз.

Гортайте таблицю вбік, щоб побачити всі стовпці.

№ п/п	Обладнання	Одиниця вимірювання	Технічна специфікація
1Основні технічні характеристики
1.1	Виконання згідно стандарту, технічних умов	–	API Spec 4F
1.2	Максимальне статичне навантаження на гаку, не менше	Метрична тонна	225
1.3	Загальна висота, включаючи основу	м	39
1.4	Висота вежі	м	36
1.5	Корисна висота вежі	м	32
1.6	Допустима швидкість вітру	м/с	38,6
1.7	Температурний режим експлуатації	°С	Від –19 до +50
2Комплектація вежі
2.1	Балкон верхового робочого	к-т	Є
2.2	Регулювання по висоті над підлогою бурової вишки (інтервали)	м	20,8; 23,8; 28,8
2.3	Механізм на рівні балкона верхового для затягування ОБТ (домкратна лебідка)	т	1
2.4	Ємність магазину балкона верхового робочого	свічі	4000 м – Ø4½″; 3500 м – Ø5½″
2.5	Вітрозахисні стінові панелі	к-т	Є
2.6	Пристрій кріплення системи аварійної евакуації верхового робочого	–	Висота 2,6 м
2.7	Площадки / платформи для обслуговування обладнання	к-т	Є
2.8	Сходи та тунельні драбини	к-т	Є
2.9	Комплект обладнання для підйому вежі, основи та бурової лебідки	–	Не використовується
2.10	Стабілізатор нерухомої гілки каната	к-т	Є
2.11	Заслонювач (стабілізатор) ходової струни талевого каната	к-т	Є
2.12	Стояк мачтовий	к-т	4″
2.13	Засувки	–	Z23Y100–35 MPa
2.14	Елементи безпеки	к-т	Є
2.15	Вітропоглиначі	к-т	Є
2.16	Сигнальні вогні на кронблоці	–	Є
2.17	Противагова система	к-т	Є

Основа

30 поз.

Гортайте таблицю вбік, щоб побачити всі стовпці.

№ п/п	Обладнання	Одиниця вимірювання	Технічна специфікація
1Основні технічні характеристики
1.1	Тип	–	DZ225CX11
1.2	Виконання згідно стандарту, технічних умов	–	API Spec 4F
1.3	Максимальне навантаження	т	225
1.4	Висота основи	м	9
1.5	Маса конструкції	т	50
1.6	Матеріал виготовлення	–	Сталь Q345B
1.7	Кількість секцій	шт.	2
1.8	Довжина секції	м	9 / 4,5
1.9	Температурний режим експлуатації	°С	Від –19 до +50
1.10	Наявність гідравлічної системи підйому основи	–	Є
1.11	Тип приводу гідравлічної системи підйому основи	–	Гідравлічний
1.12	Система фіксації основи при підйомі	–	Механічна
1.13	Конструкція перехідної платформи між основою і буровою	–	Суцільнометалева
2Додаткове обладнання основи
2.1	Підйомна система основи	к-т	Є
2.2	Гідравлічні домкрати	шт.	4
2.3	Гідростанція для керування домкратами	к-т	Є
2.4	Підмостки для обслуговування устя свердловини	–	Є
2.5	Лаз або сходи для спуску до устя свердловини	–	Є
2.6	Опори основи з системою регулювання по висоті	–	Є
2.7	Підлогові настили	–	Знімні металеві
2.8	Комплект кріпильних елементів	–	Повний
2.9	Система заземлення	–	Є
2.10	Освітлення робочої зони	–	Є
2.11	Система евакуації персоналу	–	Є
2.12	Сигнальні огорожі	–	Є
2.13	Елементи антикорозійного покриття	–	Є
2.14	Датчик ваги бурильної колони	–	Модель ZJ-225-W
2.15	Система індикації навантаження	–	Є (аналогова та цифрова)
2.16	Кабелі живлення та сигналізації	–	У комплекті
2.17	Система обігріву гідравлічної станції	–	Є

Кронблок

26 поз.

Гортайте таблицю вбік, щоб побачити всі стовпці.

№ п/п	Обладнання	Одиниця вимірювання	Технічна специфікація
1Основні технічні характеристики
1.1	Тип	–	DG225-6×6
1.2	Виконання згідно стандарту, технічних умов	–	API Spec 8A / 8C
1.3	Номінальне навантаження	т	225
1.4	Кількість струнових канатів	шт.	6
1.5	Діаметр каната	мм	32
1.6	Кількість роликів	шт.	6
1.7	Діаметр ролика	мм	762
1.8	Тип підшипників	–	Конічні роликові
1.9	Матеріал корпуса	–	Сталь 42CrMo
1.10	Маса кронблока	т	6,3
1.11	Температурний режим експлуатації	°С	Від –19 до +50
1.12	Мастильна система	–	Централізована, автоматична
1.13	Канатоукладальна схема	–	6×6
1.14	Зусилля на осі обертання	кН	2205
1.15	Елементи контролю технічного стану	–	Візуальні оглядові вікна
1.16	Пристрій обмеження ходу талевого блоку	–	Є (механічний упор)
2Комплектація кронблока
2.1	Блок роликів	к-т	Є
2.2	Корпус із напрямними	к-т	Є
2.3	Вісь кріплення	к-т	Є
2.4	Кронштейн підвісу	к-т	Є
2.5	Ролики із підшипниками	к-т	6
2.6	Кришки захисні	к-т	Є
2.7	Система мастила централізована	к-т	Є
2.8	Болтові з’єднання високої міцності	к-т	Є
2.9	Паспорт і сертифікат відповідності	–	Є
2.10	Гак для підйому кронблока	–	Є

Талевий блок

28 поз.

Гортайте таблицю вбік, щоб побачити всі стовпці.

№ п/п	Обладнання	Одиниця вимірювання	Технічна специфікація
1Основні технічні характеристики
1.1	Тип	–	TG225-6×6
1.2	Виконання згідно стандарту, технічних умов	–	API Spec 8A / 8C
1.3	Номінальне навантаження	т	225
1.4	Кількість роликів	шт.	6
1.5	Діаметр ролика	мм	762
1.6	Діаметр каната	мм	32
1.7	Канатоукладальна схема	–	6×6
1.8	Тип підшипників	–	Конічні роликові
1.9	Тип підвіски до гака	–	Штропи з проушинами
1.10	Тип осі	–	Знімна
1.11	Матеріал корпусу	–	Сталь 42CrMo
1.12	Маса талевого блоку	т	7,8
1.13	Температурний режим експлуатації	°С	Від –19 до +50
1.14	Мастильна система	–	Централізована, автоматична
1.15	Система обмеження ходу	–	Є (механічна)
1.16	Пристрій для утримання каната при змотуванні	–	Є
1.17	Зусилля на осі обертання	кН	2205
1.18	Коефіцієнт ефективності	%	98
2Комплектація талевого блоку
2.1	Корпус талевого блоку	к-т	Є
2.2	Ролики з підшипниковими вузлами	к-т	6
2.3	Осі з фіксаторами	к-т	Є
2.4	Гаки для підвіски	к-т	Є
2.5	Штропи з сертифікатом API	к-т	Є
2.6	Система централізованого змащення	к-т	Є
2.7	Болтові з’єднання високої міцності	к-т	Є
2.8	Паспорт і сертифікат відповідності	–	Є
2.9	Система контролю технічного стану	–	Візуальні оглядові вікна
2.10	Засоби транспортування (знімні вушка)	–	Є

Гак

28 поз.

Гортайте таблицю вбік, щоб побачити всі стовпці.

№ п/п	Обладнання	Одиниця вимірювання	Технічна специфікація
1Основні технічні характеристики
1.1	Тип	–	Y225
1.2	Виконання згідно стандарту, технічних умов	–	API Spec 8A / 8C
1.3	Номінальне навантаження	т	225
1.4	Конструкція	–	Однотіловий корпус із підвіскою під штропи
1.5	Тип з’єднання	–	З різзю API або з’єднанням під талевий блок
1.6	Власна маса	т	2,5
1.7	Висота гака в зібраному стані	мм	2360
1.8	Кут обертання гака навколо осі	град	360
1.9	Тип підшипникового вузла	–	Комбінований (радіально-упорний)
1.10	Зусилля на підшипниковий вузол	кН	2205
1.11	Тип стопорного пристрою гака	–	Автоматичний (з пружинним замком)
1.12	Конструкція корпусу	–	Кований сталевий, термооброблений
1.13	Матеріал	–	Сталь 42CrMo
1.14	Покриття	–	Антикорозійне, фарбування поліуретанове
1.15	Температурний режим експлуатації	°С	Від –19 до +50
1.16	Змащування	–	Через прес-маслянки
1.17	Механізм запобігання самовідкриттю	–	Є
1.18	Механізм запобігання розгойдуванню	–	Є
1.19	Пристрій фіксації в піднятому положенні	–	Є
1.20	Паспорт і сертифікат API	–	Є
2Комплектація гака
2.1	Корпус гака з поворотною головкою	к-т	Є
2.2	Підшипниковий вузол у зборі	к-т	Є
2.3	Замикаючий механізм із фіксатором	к-т	Є
2.4	Пристрій запобігання самовідкриттю	к-т	Є
2.5	Маслянки для змащування	шт.	2
2.6	Комплект прокладок і ущільнень	к-т	Є
2.7	Болти та шплінти високої міцності	к-т	Є
2.8	Паспорт і сертифікат відповідності	–	Є

Бурова лебідка

37 поз.

Гортайте таблицю вбік, щоб побачити всі стовпці.

№ п/п	Обладнання	Одиниця вимірювання	Технічна специфікація
1Основні технічні характеристики
1.1	Тип	–	JC40DBL-1000-225
1.2	Виконання згідно стандарту, технічних умов	–	API Spec 7K
1.3	Номінальне навантаження на гаку	т	225
1.4	Потужність приводу	к. с.	1000
1.5	Кількість швидкостей	шт.	5
1.6	Діаметр барабана	мм	610
1.7	Ширина барабана	мм	410
1.8	Діаметр каната	мм	32
1.9	Ємність барабана	м	800
1.10	Максимальна швидкість спуску під навантаженням	м/с	1,2
1.11	Максимальна швидкість підйому без навантаження	м/с	1,8
1.12	Передавальне число редуктора	–	17,3:1
1.13	Тип гальма основного	–	Стрічкове, двострічкове
1.14	Гальмівний момент основного гальма	кН·м	30
1.15	Тип допоміжного гальма	–	Електромагнітний або водяний
1.16	Гальмівний момент допоміжного гальма	кН·м	25
1.17	Керування гальмами	–	Пневмогідравлічне
1.18	Тип муфти	–	Пневматична, фрикційна
1.19	Кількість муфт	шт.	4
1.20	Тип редуктора	–	Планетарний, триступінчастий
1.21	Змащувальна система	–	Централізована, примусова
1.22	Охолодження редуктора	–	Масляне, примусове
1.23	Рівень шуму під час роботи	дБ	≤85
1.24	Маса лебідки	т	38
1.25	Температурний режим експлуатації	°С	Від –19 до +50
2Комплектація лебідки
2.1	Корпус лебідки	к-т	Є
2.2	Барабан із шківом	к-т	Є
2.3	Редуктор планетарного типу	к-т	Є
2.4	Основне гальмо	к-т	Є
2.5	Допоміжне гальмо	к-т	Є
2.6	Пневматичні муфти	к-т	Є
2.7	Система керування гальмами	к-т	Є
2.8	Система мастила з насосом	к-т	Є
2.9	Водяне або повітряне охолодження	–	Є
2.10	Захисні кожухи та елементи безпеки	–	Є
2.11	Комплект контрольно-вимірювальних приладів	–	Є
2.12	Паспорт і сертифікат відповідності	–	Є

Талевий канат

26 поз.

Гортайте таблицю вбік, щоб побачити всі стовпці.

№ п/п	Обладнання	Одиниця вимірювання	Технічна специфікація
1Основні технічні характеристики
1.1	Тип	–	6×36WS-IWRC-1770
1.2	Виконання згідно стандарту, технічних умов	–	API Spec 9A, ISO 2408
1.3	Діаметр каната	мм	32
1.4	Конструкція каната	–	6 пасм по 36 дротів типу Warrington-Seale із сталевим осердям IWRC
1.5	Кількість дротів у канаті	шт.	216
1.6	Матеріал дротів	–	Високоміцна сталь 1770 МПа
1.7	Розривне навантаження, не менше	кН	565
1.8	Мінімальний коефіцієнт запасу міцності	–	5:1
1.9	Зовнішнє покриття	–	Антикорозійне, мастильне покриття типу А
1.10	Тип мастила	–	Пластичне, водостійке, морозостійке
1.11	Гнучкість каната	–	Висока (категорія “Flexible”)
1.12	Напрям скрутки	–	Правий, звичайний (Z-Lay)
1.13	Діаметр осердя (IWRC)	мм	13
1.14	Маса 1 м каната	кг	4,34
1.15	Робоча довжина каната	м	4000
1.16	Температурний режим експлуатації	°С	Від –40 до +50
1.17	Сертифікація	–	API Monogram, ISO 9001
1.18	Клас корозійної стійкості	–	С2 (підвищена)
1.19	Гарантійний термін експлуатації	міс.	12
1.20	Рекомендований термін зберігання	міс.	24
2Комплектація талевого каната
2.1	Бухта каната	к-т	Є (1 бухта × 4000 м)
2.2	Зажими канатні типу DIN 741	шт.	30
2.3	Коуші сталеві посилені	шт.	6
2.4	Засоби кріплення кінців каната (гак, серга)	к-т	Є
2.5	Комплект маркування та сертифікат якості	–	Є
2.6	Комплект мастила для обслуговування	–	Є

Штропи

26 поз.

Гортайте таблицю вбік, щоб побачити всі стовпці.

№ п/п	Обладнання	Одиниця вимірювання	Технічна специфікація
1Основні технічні характеристики
1.1	Тип	–	Канатні штропи з посиленими коушами
1.2	Виконання згідно стандарту, технічних умов	–	API Spec 8C, ISO 7531
1.3	Матеріал троса	–	Сталь високоміцна 1770 МПа
1.4	Конструкція каната	–	6×36WS-IWRC
1.5	Діаметр каната	мм	32
1.6	Довжина штропа	м	12
1.7	Номінальне навантаження	т	225
1.8	Розривне навантаження	кН	565
1.9	Тип коушів	–	Посилені, сталеві, ковані
1.10	Спосіб опресування	–	Гільзове опресування алюмінієвою втулкою
1.11	Тип покриття	–	Антикорозійне, мастильне
1.12	Тип підвіски	–	Для підвішування талевого блоку до кронблока
1.13	Вага одного штропа	кг	45
1.14	Кількість штропів у комплекті	шт.	2
1.15	Температурний режим експлуатації	°С	Від –40 до +50
1.16	Сертифікація	–	API Monogram, ISO 9001
1.17	Клас безпеки	–	Відповідає групі G4
1.18	Коефіцієнт запасу міцності	–	5:1
1.19	Гарантійний термін експлуатації	міс.	12
1.20	Рекомендований термін зберігання	міс.	24
2Комплектація штропів
2.1	Штроп канатний із коушами	к-т	Є (2 шт.)
2.2	Коуші посилені	шт.	4
2.3	Гільзи опресувальні	шт.	2
2.4	Сертифікати та паспорти	–	Є
2.5	Маркувальні бирки	–	Є
2.6	Комплект для зберігання та транспортування	–	Є (дерев’яний контейнер)

Ротор

29 поз.

Гортайте таблицю вбік, щоб побачити всі стовпці.

№ п/п	Обладнання	Одиниця вимірювання	Технічна специфікація
1Основні технічні характеристики
1.1	Тип	–	RTSL-500
1.2	Виконання згідно стандарту, технічних умов	–	API Spec 7K
1.3	Максимальний статичний навантажувальний момент	кН·м	50
1.4	Максимальний крутний момент	кН·м	48
1.5	Максимальна частота обертання стола	об/хв	300
1.6	Внутрішній діаметр стола	мм	500
1.7	Посадковий діаметр під роторний штир	мм	445
1.8	Тип приводу	–	Механічний, через карданну передачу
1.9	Тип редуктора	–	Планетарний
1.10	Система мастила	–	Примусова, з фільтрацією
1.11	Тип гальма	–	Дискове, механічне
1.12	Система охолодження	–	Масляна, природна циркуляція
1.13	Матеріал корпусу	–	Сталь литва 42CrMo
1.14	Матеріал стола ротора	–	Сталь 35CrMo, термооброблена
1.15	Підшипниковий вузол	–	Радіально-упорні роликові підшипники
1.16	Кут нахилу осі ротора	град	0
1.17	Маса ротора	т	9,5
1.18	Температурний режим експлуатації	°С	Від –19 до +50
1.19	Клас вибухозахисту електроприводу	–	Ex d IIB T4
1.20	Заземлення корпусу ротора	–	Є
2Комплектація ротора
2.1	Корпус ротора	к-т	Є
2.2	Стол роторний у зборі	к-т	Є
2.3	Редуктор планетарного типу	к-т	Є
2.4	Карданна передача	к-т	Є
2.5	Система мастила з фільтром	к-т	Є
2.6	Система гальмування	к-т	Є
2.7	Комплект контрольно-вимірювальних приладів	–	Є
2.8	Захисні кожухи	–	Є
2.9	Паспорт та сертифікат відповідності API	–	Є

Система верхнього приводу

33 поз.

Гортайте таблицю вбік, щоб побачити всі стовпці.

№ п/п	Обладнання	Одиниця вимірювання	Технічна специфікація
1Основні технічні характеристики
1.1	Тип	–	TDS-500
1.2	Виконання згідно стандарту, технічних умов	–	API Spec 8C, API Spec 7K
1.3	Номінальна вантажопідйомність	т	225
1.4	Номінальний крутний момент	кН·м	50
1.5	Максимальний крутний момент	кН·м	65
1.6	Максимальна частота обертання	об/хв	250
1.7	Діаметр прохідного отвору	мм	500
1.8	Тип приводу	–	Електричний змінного струму (AC-Drive)
1.9	Потужність електродвигуна	кВт	500
1.10	Напруга живлення	В	600
1.11	Частота живлення	Гц	50
1.12	Тип системи управління	–	ПЛК з сенсорним дисплеєм
1.13	Тип трансмісії	–	Планетарна, двошвидкісна
1.14	Тип гальма	–	Електромагнітне, автоматичне
1.15	Тип підвіски	–	Через візок із напрямними вежі
1.16	Максимальний тиск у гідросистемі	МПа	20
1.17	Система мастила	–	Централізована, примусова
1.18	Тип охолодження	–	Повітряне, примусове
1.19	Система контролю параметрів	–	Повна телеметрія (момент, оберти, навантаження)
1.20	Клас вибухозахисту електродвигуна	–	Ex d IIB T4
1.21	Маса верхнього приводу	т	9,8
1.22	Температурний режим експлуатації	°С	Від –20 до +50
2Комплектація верхнього приводу
2.1	Електродвигун змінного струму	к-т	Є
2.2	Редуктор планетарний двошвидкісний	к-т	Є
2.3	Обертовий шпиндель із промивальною головкою	к-т	Є
2.4	Система керування ПЛК	к-т	Є
2.5	Гальмівна система	к-т	Є
2.6	Гідравлічна станція	к-т	Є
2.7	Кабельний барабан і кабелі живлення	к-т	Є
2.8	Візок і напрямні системи підвіски	к-т	Є
2.9	Система охолодження повітряного типу	к-т	Є
2.10	Комплект контрольно-вимірювальних приладів	–	Є
2.11	Паспорт, інструкція, сертифікати API	–	Є

Буровий насос

36 поз.

Гортайте таблицю вбік, щоб побачити всі стовпці.

№ п/п	Обладнання	Одиниця вимірювання	Технічна специфікація
1Основні технічні характеристики
1.1	Тип	–	F-1300
1.2	Виконання згідно стандарту, технічних умов	–	API Spec 7K
1.3	Номінальна потужність	к.с.	1000
1.4	Кількість циліндрів	шт.	3
1.5	Діаметр поршня	мм	180–200
1.6	Хід плунжера	мм	305
1.7	Максимальний робочий тиск	МПа	34,5
1.8	Максимальна подача (на діаметрі 180 мм)	л/хв	1250
1.9	Максимальна подача (на діаметрі 200 мм)	л/хв	1450
1.10	Частота обертання колінчастого вала	об/хв	120
1.11	Об’ємний ККД	%	≥95
1.12	Механічний ККД	%	≥90
1.13	Тип змащувальної системи	–	Примусова, з насосом
1.14	Тип охолодження	–	Водяне або повітряне
1.15	Тип приводу	–	Механічний, через карданну передачу
1.16	Напрям обертання	–	За годинниковою стрілкою
1.17	Тип всмоктувального клапана	–	Кульковий
1.18	Тип нагнітального клапана	–	Кульковий або тарілчастий
1.19	Матеріал клапанів і сідел	–	Сталь 20Х13, нітридована
1.20	Матеріал поршня	–	Поліуретан або гума NBR
1.21	Матеріал циліндрової втулки	–	Чавун високої твердості або хромована сталь
1.22	Діаметр всмоктувального трубопроводу	мм	200
1.23	Діаметр нагнітального трубопроводу	мм	100
1.24	Маса насоса	т	12,5
1.25	Температурний режим експлуатації	°С	Від –20 до +50
2Комплектація бурового насоса
2.1	Корпус насоса	к-т	Є
2.2	Три поршневі секції	к-т	Є
2.3	Клапанна коробка у зборі	к-т	Є
2.4	Плунжери (робочі)	шт.	3
2.5	Втулки циліндрові	шт.	3
2.6	Клапани нагнітальні та всмоктувальні	шт.	6
2.7	Комплект ущільнень	к-т	Є
2.8	Система мастила з насосом	к-т	Є
2.9	Система охолодження	к-т	Є
2.10	Система контролю тиску	к-т	Є
2.11	Паспорт, інструкція з експлуатації, сертифікат API	–	Є

Маніфольд

30 поз.

Гортайте таблицю вбік, щоб побачити всі стовпці.

№ п/п	Обладнання	Одиниця вимірювання	Технічна специфікація
1Основні технічні характеристики
1.1	Тип	–	Stand Pipe Manifold
1.2	Виконання згідно стандарту, технічних умов	–	API Spec 6A, API Spec 16C
1.3	Номінальний робочий тиск	МПа	35
1.4	Максимальний робочий тиск	МПа	40
1.5	Робоче середовище	–	Буровий розчин, повітря, азот
1.6	Діаметр проходу	мм	76 (3”)
1.7	Кількість виходів	шт.	2–3
1.8	Тип з’єднання	–	Фланцеве (API 6B / 6BX)
1.9	Клас герметичності	–	PSL-2
1.10	Матеріал корпусу	–	Сталь 35CrMo або 4130
1.11	Тип запірної арматури	–	Засувки клинові ручного керування
1.12	Тип фітингів	–	Хрестовини, трійники, ніпелі API
1.13	Тип ущільнень	–	Метал-метал або кільця типу BX
1.14	Система контролю тиску	–	Манометри з гліцериновим наповненням
1.15	Тип манометра	–	Віброустійкий, шкала до 40 МПа
1.16	Система аварійного скидання тиску	–	Клапан запобіжний пружинний
1.17	Матеріал фланців	–	Сталь 35CrMo, з антикорозійним покриттям
1.18	Тип кріплення маніфольда	–	На рамі бурової установки
1.19	Маса маніфольда	т	2,8
1.20	Температурний режим експлуатації	°С	Від –20 до +50
2Комплектація маніфольда
2.1	Основна лінія високого тиску (Ø3”)	к-т	Є
2.2	Засувки клинові (API 6A, 35 МПа)	шт.	2
2.3	Манометри (0–40 МПа, Ø100 мм)	шт.	2
2.4	Клапан запобіжний	шт.	1
2.5	Хрестовини та трійники	к-т	Є
2.6	Перехідники та ніпелі	к-т	Є
2.7	Фланці кріпильні	к-т	Є
2.8	Ущільнювальні кільця типу BX	к-т	Є
2.9	Опори та рама монтажна	к-т	Є
2.10	Паспорт і сертифікати відповідності API	–	Є

Система бурового розчину

45 поз.

Гортайте таблицю вбік, щоб побачити всі стовпці.

№ п/п	Обладнання	Одиниця вимірювання	Технічна специфікація
1Основні технічні характеристики
1.1	Тип	–	Mud Circulating System
1.2	Виконання згідно стандарту, технічних умов	–	API Spec 7K, API RP 13C
1.3	Загальний об’єм системи	м³	280
1.4	Кількість секцій	шт.	4
1.5	Ємність піскової секції	м³	60
1.6	Ємність шламової секції	м³	60
1.7	Ємність чистого розчину	м³	80
1.8	Ємність активної секції	м³	80
1.9	Матеріал резервуарів	–	Сталь вуглецева з антикорозійним покриттям
1.10	Товщина стінок резервуарів	мм	6
1.11	Тип перемішування	–	Механічне та гідравлічне
1.12	Кількість мішалок	шт.	8
1.13	Потужність кожної мішалки	кВт	7,5
1.14	Кількість піскових насосів	шт.	2
1.15	Потужність піскових насосів	кВт	45
1.16	Тип шейкера	–	Лінійний вібраційний, подвійний
1.17	Кількість шейкерів	шт.	2
1.18	Розмір сита шейкера	мм	1200×2500
1.19	Продуктивність шейкера	м³/год	160
1.20	Тип дегазатора	–	Вакуумний
1.21	Продуктивність дегазатора	м³/год	240
1.22	Тип піскового сепаратора	–	Гідроциклонний, Ø300 мм
1.23	Тип шламового сепаратора	–	Гідроциклонний, Ø125 мм
1.24	Матеріал гідроциклонів	–	Поліуретан або хромована сталь
1.25	Тип центрифуги	–	Декантаторна, двошвидкісна
1.26	Продуктивність центрифуги	м³/год	40
1.27	Матеріал барабана центрифуги	–	Нержавіюча сталь
1.28	Тип системи очищення	–	Послідовна: шейкер десандер десільтер центрифуга
1.29	Система подачі розчину	–	Через піскові насоси
1.30	Система освітлення	–	Вибухозахищене, IP65
1.31	Система обігріву	–	Електрична, модульна
1.32	Температурний режим експлуатації	°С	Від –20 до +50
1.33	Маса системи в зборі	т	42
2Комплектація системи бурового розчину
2.1	Ємності секційні (4 шт.)	к-т	Є
2.2	Мішалки механічні	шт.	8
2.3	Піскові насоси	шт.	2
2.4	Шейкери вібраційні	шт.	2
2.5	Дегазатор вакуумний	шт.	1
2.6	Пісковий сепаратор (десандер)	шт.	1
2.7	Шламовий сепаратор (десільтер)	шт.	1
2.8	Центрифуга бурового розчину	шт.	1
2.9	Трубопроводи та арматура	к-т	Є
2.10	Контрольна панель керування	к-т	Є
2.11	Освітлення та обігрів	к-т	Є
2.12	Паспорт і сертифікати API / ISO	–	Є

Допоміжне обладнання

40 поз.

Гортайте таблицю вбік, щоб побачити всі стовпці.

№ п/п	Обладнання	Одиниця вимірювання	Технічна специфікація
1Основні технічні характеристики
1.1	Тип системи	–	Комплекс допоміжного обладнання бурової установки
1.2	Виконання згідно стандарту, технічних умов	–	API Spec 7K, IEC Ex, ISO 9001
1.3	Пневмосистема	–	Центральна, з ресивером і компресором
1.4	Тип компресора	–	Гвинтовий, електричний
1.5	Продуктивність компресора	м³/хв	6
1.6	Робочий тиск	МПа	0,8
1.7	Ємність ресивера	л	1000
1.8	Система водопостачання	–	З насосом і баком 10 м³
1.9	Тип водяного насоса	–	Центробіжний, електричний
1.10	Продуктивність насоса	м³/год	60
1.11	Система електропостачання	–	Від дизель-генераторів
1.12	Потужність основного генератора	кВт	600
1.13	Потужність резервного генератора	кВт	300
1.14	Тип генераторів	–	Perkins / Cummins, 400/230 В, 50 Гц
1.15	Паливна система генераторів	–	Бак 10 м³, фільтрація двоступенева
1.16	Система освітлення бурового майданчика	–	Світлодіодна, вибухозахищена IP65
1.17	Система заземлення електрообладнання	–	Контур із мідних стрижнів, опір ≤4 Ом
1.18	Система пожежогасіння	–	Водопінна, автоматична, резерв 20 м³
1.19	Система вентиляції технічних приміщень	–	Примусова, з фільтрацією
1.20	Система зв’язку та сигналізації	–	Інтерком + аварійна сирена
1.21	Засоби індивідуального захисту	–	Шоломи, пояси, страхувальні канати
1.22	Побутовий блок персоналу	–	Модуль контейнерного типу, 12 осіб
1.23	Система контролю мікроклімату	–	Кондиціювання + опалення
1.24	Температурний режим експлуатації	°С	Від –25 до +50
1.25	Середній термін служби обладнання	років	15
2Комплектація допоміжного обладнання
2.1	Компресор гвинтовий з ресивером	к-т	Є
2.2	Насос водопостачання	к-т	Є
2.3	Ємність для технічної води	м³	10
2.4	Генератор основний (600 кВт)	шт.	1
2.5	Генератор резервний (300 кВт)	шт.	1
2.6	Бак паливний із системою фільтрації	к-т	Є
2.7	Освітлювальні щогли	шт.	6
2.8	Щити розподільчі електричні	шт.	3
2.9	Контур заземлення	к-т	Є
2.10	Система пожежогасіння (резервуари, насоси, трубопроводи)	к-т	Є
2.11	Вентиляційні блоки	к-т	Є
2.12	Інтерком та аварійна сигналізація	к-т	Є
2.13	Побутові модулі (житлові, кухонні, санітарні)	шт.	3
2.14	Комплект ЗІП та інструменту	–	Є
2.15	Паспорт, інструкція, сертифікати	–	Є

Готовність обладнання починається з вашого завдання.

Обговоримо програму свердловини, комплектацію, робочі навантаження й вимоги до технічної готовності.

Обговорити комплектацію

Надійне обладнання.Стабільний темп буріння.

Надійність починається з культури експлуатації.

Принципи, за якими працює наш парк.

Профілактика та історія обслуговування

Відповідальна механічна служба

Авторизований сервіс

Оригінальні компоненти

Досвід експлуатації стає вдосконаленням.

Бурова установка ZJ40 та основні вузли.

ТОП-ДРАЙВ TDS-500

Основне обладнання: моделі й характеристики

Повна специфікація

Загальні характеристики

Вежа

Основа

Кронблок

Талевий блок

Гак

Бурова лебідка

Талевий канат

Штропи

Ротор

Система верхнього приводу

Буровий насос

Маніфольд

Система бурового розчину

Допоміжне обладнання

Готовність обладнання починається з вашого завдання.

Надійне обладнання.
Стабільний темп буріння.
